1.        Router adalah Perangkat network yang digunakan untuk menghubungkan beberapa network yang sama maupun berbeda.

2.        Router minimal memiliki 2 network interfaces

3.        Router memiliki jenis-jenis diantaranya Router Indoor RB450G dan mikrotik router RB750.

4.        Instalisasi atau pemasangan pertama adalah mengginstall mikrotik.

5.        Fungsi Router salah satunya Adalah sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari suatu jaringan kejaringan lainnya.

6.        Mikrotik Router RB750 memiliki Fungsi salah satunya sebagai Acces Point (indoor atau Outdoor)

7.        Dalam Router kita juga bisa melakukan blocking

8.        Dalam router kita bisa mengatur bandwitch

9.        Switch memiliki beberapa versi dan port

10.     Acces Point idoor memiliki radius berbentuk lingkaran

11.     Acces point outdoor memiliki radius dan derajat memanjang

12.     Switch berfungsi untuk menyebarkan internet  dari router

13.     Acces point digunakan untuk menangkap sinyal

14.     Switch adalah pengembangan dari Hub.

15.     Dengan Switch kita bisa mengelompokan jaringan melewati Router

Kesulitan

1.        Apa itu telekomunikasi Leased Line

2.        Apa itu Wi-Fi Protected Access (WPA)

3.        AP menyediakan fitur billing,apa itu fitur billing?

4.        Bagaimana Cara membuat hotspot di mikrotik

5.        Cara mengatur AP supaya dapat fungsi sebagai DHCP server

6.        Apa itu Wired Equivalent Privacy (WEF)

7.        Apa perbedaan switch dan bridge

8.        Cara Instalasi mikrotik RouterOs

9.        Apa perbedaan Router RB750 dan RB 951

10.     Apa itu Digital Subscriber Line (DSL)

Solusi

1.       Apa itu Telekomunikasi Leased Line

Jawaban : Jaringan Leased line menghubungkan dua lokasi untuk layanan telekomunikasi suara dan data. Leased line sebenarnya sirkit khusus antara dua titik. Leased line dapat menjangkau pendek atau panjang nya jarak antara dua tempat. Leased line/leased circuit disebut juga dedicated line atau private line karena sifatnya khusus menghubungkan dua titik.

2.       Apa itu Wi-Fi Protected Access (WPA)

        Jawaban : WPA ini adalah kependekan dari Wifi Protected Access, suatu mode security yang menggantikan WEP(Wired Equivalent Privacy). WEP perlu digantikan karena mengandung celah keamanan. Dalam perkembangannya WPA berkembang menjadi WPA2 yang tentu dalam hal keamanan, WPA2 lebih aman. Kemudian dalam implementasi, AES (Advanced Encryption Standard) menggantikan TKIP (Temporal Key Integrity Protocol) karena ada celah keamanan dalam TKIP. Jadi AES lebih aman dibandingkan TKIP.

3.        Apa itu Fitur Billing pada Access Point

Jawaban : Yaitu kemampuannya memonitor jumlah halaman yang dicetak oleh user.

4.       Cara membuat hotspot di mikrotik

         Jawaban :

·      Membuat admin hotspot

      [root@mikrotik] >Ip  hotspot  setup             [enter]

      Hostspot  interface : ether2                              [enter]

      Local address of network :    172.16.16.1/24   [enter]

      Masquerade network : yes                                  [enter]

      Address pool of network : 172.16.16.2-172.16.16.254  [enter]

      Select certificate : none      [enter]

      Ip address of smtp server : 0.0.0.0    [enter]

      Dns servers : 8.8.8.8,8.8.4.4     [enter]

      Dns name : sekolah.net      [enter]

      Name of local hotspot user : admin    [enter]

      Password for the user : admin     [enter]

      [root@mikrotik] >

·      Membuat user profile ( fungsinya untuk menentukan nama profile)

 misalnya : guru dan siswa

[root@mikrotik] >ip  hotspot user  profile  add  name=guru

[root@mikrotik] >ip  hotspot user  profile  add  name=siswa

·      Membuat tambahan user baik sebagai guru dan siswa

[root@mikrotik] >ip  hotspot  user  add  name=guru  profile=guru  password=guru             [root@mikrotik] >ip  hotspot  user  add  name=siswa  profile=siswa  password=siswa

5.   Cara mengatur Access Points supaya dapat berfungsi sebagai DHCP server

      Jawaban :

Langkah-langkah :

1.      Siapkan Access Point (AP), lalu sambungkan dengan PC/Laptop dengan kabel straight (LAN) untuk melakukan konfigurasi.

2.      Setelah tersambung, kemudian mengganti/mengisi IP address PC/Laptop yang sekelas/sejaringan dengan IP address default Access Point (IP default : 192.168.1.254/24)

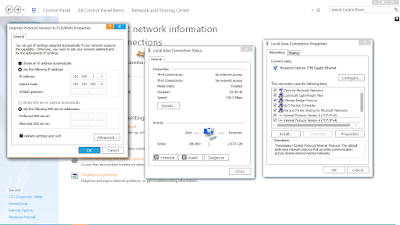

              Langkah setting IP address (Windows7) :

-->Klik Start à Control Panel à Network And Sharing Center à Change Adapter Setting à Lalu klik kanan “Local Area Network” pilih “Properties” à Internet Protocol Version 4 (TCP/IPv4) à Properties dan isikan IP address.

3.      Setelah setting IP address, lalu buka web browser (misal : Mozilla Firefox ) dan ketikkan IP address dari access point (AP) pada address bar.

4.      Dan login pada saat akan masuk pada konfigurasi access point (AP) dengan username dan password default. (username : admin dan password : admin)

5.      Setelah masuk pada tampilan konfigurasi access point (AP), pilih menu “Network” lalu setting access point (AP) dengan :

a.                Type                      : Static IP

b.                IP Address            : 192.168.1.254 (default)

c.                Subnetmask           : 255.255.255.0 (default)

6.      Kemudian masuk menu Wireless à Wireless Setting, dan setting sebagai berikut :

a.            Operation Mode    : Access Point

b.            SSID                     : misal "Kelompok 3" (Isi sesuai yang diinginkan)

c.            Channel                 : misal "3" (Isi sesuai yang diinginkan)

Lalu pilih save.

7.      Masih dalam menu Wireless, pilih Wireless Security à lalu pilih type “WPA-PSK/WPA2-PSK” dan setting sebagai berikut :

a.       Version                  : WPA2-PSK

b.      Encryption             : TKIP

c.       PSK Password      :  misal "kelompoktelu" (Isi sesuai yang diinginkan, min. 8 karakter)

Lalu pilih save.

8.      Lalu pada menu Wireless MAC Filtering, disini kpilih ita Disable untuk mempermudah penambahan client baru agar dapat dengan mudah terkonektivitas.

9.      Kemudian masuk menu DHCP à DHCP Setting, lalu setting sebagai berikut :

a.       DHCP Server                 : Enable

b.      Start IP Address              : misal "192.168.1.50" (isi sesuai yang diinginkan, harus sekelas)

c.       End IP Address              : misal "192.168.1.99" (isi sesuai yang diinginkan, harus sekelas)

Lalu pilih save.

10.   Lalu Koneksikan client dengan AP Server dan coba cek koneksi dengan perintah :

     Masuk command prompt --> ketikan "ping <spasi> ip_address_AP" (misal : ping 192.168.1.254)



6.       Apa itu fitur Wired Equivalent Privacy (WEF)

         Jawaban : WEP (Wired Equivalent Privacy) atau biasa disebut Shared Key adalah suatu metoda pengamanan jaringan nirkabel, disebut juga dengan Shared Key Authentication. Shared Key Authentication adalah metoda otentikasi yang membutuhkan penggunaan WEP. Enkripsi WEP menggunakan kunci yang dimasukkan (oleh administrator) ke client maupun access point. Kunci ini harus cocok dari yang diberikan akses point ke client, dengan yang dimasukkan client untuk autentikasi menuju access point.

7.       Cara membedakan Switch dan Bridge

         Jawaban :

Switch

-  Switch bentuknya hampir sama dengan hub.

-  Switch atau lebih dikenal dengan istilah LAN Switch merupakan perluasan dari konsep bridge.

-  Salah satu contohnya adalah HP Procurve V1810-8G yang merupakan 8 Port Gigabit Switch.

Bridge

-      Berfungsi menghubungkan dua buah LAN yang sejenis, sehingga dapat memiliki satu LAN yang jauh lebih besar dari ketentuan konfigurasi LAN tanpa Bridge.

-      Bridge dapat menghubungkan beberapa jaringan terpisah, baik tipe jaringan yang sama maupun berbeda (seperti Ethernet dan Fast Ethernet).

-      Bridge dapat menghubungkan dua LAN yang kedua-duanya menggunakan metode transmisi baseband atau broadbrand ataupun LAN dengan baseband dan LAN dengan broadband atau metode akses CSMA/CD dengan token passing dan sebagainya bergantung pada jenis Bridge yang digunakan.

8.        Cara Instalisasi mikrotik RouterOS

        Jawaban :

·      Download file ISO Mikrotik nya.

·      Burn file ISO nya ke CD.

·      Masukkan cd mikrotik ke dalam cd/dvd room.

·      Setting bios komputer anda, pada booting awal (first boot)nya adalah cd/dvd room anda.

·      Setelah di setting maka komputer anda akan booting pertama kale ke cd/dvd room anda. Jika berhasil maka akan muncul tampilan seperti dibawah ini.

·      Lakukan proses instalasi Mikrotik dengan memilih (check) semua pilihan yang ada dengan tombol ‘a‘. Kalo udah dicentang semua tekan tombol ‘i’ untuk meginstall Mikrotik.

·      Tunggu bentar sampe proses instalasi nya selesai. Sabar yahh, cuma bentar kok.  Kalo udah selesai tekan tombol Enter untuk reboot

·      Setelah komputer anda restart maka anda akan diminta untuk check disk atau tidak. Klik tombol “Y” untuk menyetujui, atau klik tombol “N” untuk tidak menyetujui.

·      Setelah itu akan muncul tampilan login. “admin” (tanpa tanda petik) pada Mikrotik Login. Dan pada password enter aja. karena password defaultnya tidak ada password

·      Jika berhasil maka akan muncul gambar tampilan awal mikrotik (lihat gambar dibawah ini). Menandakan anda telah berhasil menginstal mikrotik.

9.        Perbedaan Router RB750 dan RB951

Jawaban : RB750 itu Cuma memiliki 4 port sedangkan RB951 itu mempunyai 5 port

RB750 mempunyai port buat Wi-fi sedangkan RB750 tidak ada

10.     Apa itu Digital Subscriber Line

        Jawaban : DSL (Digital Subscriber Line) adalah teknologi untuk membawa high bandwitch informasi untuk rumah dan usaha kecil melalui kabel telepon tembaga biasa. xDSL mengacu pada variasi berbeda dari DSL, seperti ADSL, HDSL, dan RADSL. Dengan asumsi rumah atau usaha kecil cukup dekat dengan sebuah perusahaan telepon  yang menawarkan layanan DSL, Anda mungkin dapat menerima data dengan harga sampai dengan 6,1 Mbps (juta bit) per detik (megabit teoritis dari 8,448 per detik), memungkinkan transmisi terus motion video, audio, dan efek bahkan 3-D. Lebih biasanya, koneksi individu akan memberikan dari 1,544 Mbps untuk 512 Kbps downstream dan sekitar 128 Kbps upstream. Sebuah saluran DSL dapat membawa kedua data dan sinyal suara dan bagian data garis adalah terus menerus tersambung.­­
