Komunikasi Data (Perangkat Keras Jaringan)

KOMUNIKASI DATA

PERANGKAT KERAS JARINGAN

Assalamualaikum Wr. Wb.



Komponen perangkat keras pembangun jaringan dibawah ini.



SOAL 1 : (Perhatikan nomor pada gambar)

1) Nama Alat : Routerboard

    Fungsi :

1.     Penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan  ke jaringan  lainnya.

2.     Menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang  disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork  untuk meningkatkan kinerja dan juga mempermudah manajemennya.

3.     Untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya.

4.     Menghubungkan komputer dengan menggunakan radio, ia juga mendukung  penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.

5.     Untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL)

6.     Menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server

7.     Memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

8.     Merutekan paket (informasi).







             Penjelasan tentang alat dan langkah instalasi dan pemasangannya !



Pengertian Router


       Router adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

 Langkah Instalasi


1.     Proses instalasi pertama pada mikrotik.

2.     Setelah itu tekan tombol ‘a’ (tanpa petik) untuk meng-install semua fasilitas yang terdapat pada mikrotik.

3.     Biarkan saja porses berjalan, karena instalasi sedang berlangsung.

4.     Formating disk hingga proses selesai instalasi.

5.     Setelah proses selesai, download lah tool bawaan  mikrotik (winbox)

6.     Setelah itu tancapkan kabel dari ISP ke lancard satu pada PC Router

7.     Setelah itu tancapkan kabel dari ISP ke lancard satu pada PC Router

8.     Instalasi telah selesai dilakukan, sekarang remote komputer server yang telah diinstalasi dengan winbox dengan menggunakan komputer lain.

9.     Pilih router yang tadi kita install, default identity-nya mikrotik, username admin, password kosong.

10. Pilih menu Interface, jika telah berjalan dengan benar, maka akan muncul 2 buah interface lancard.

11. Double Klik pada salah  satu interface yang merujuk ke lokal dan beri nama Lokal.

12. Dengan cara yang sama, Interface yang merujuk ke ISP beri nama Public.

13. Setelah itu, pilih menu IP address.

14. kemudian  tekan tombol plus + di pojok kirinya.

15. Tambahkan IP addressnya, IP Gateway ISP 192.168.0.1, maka IP  pada mikrotik : 192.168.1.2/24, Sedang kan pada local 10.10.10.1/24 pada interface Local.

16. Tambahkan IP Gateway pada routing table yang menuju ke ISP dengan  destination 0.0.0.0/0

17. Tambahkan DNS sesuai dengan ISP,kemudian tekan tombol plus “setting” di pojok kiri nya.

18. Tambahkan Pengaturan Nat menuju web proxy dan menuju IP VPN

19. Pengaturan VPN mengunakan mikrotik Klik Menu “PPP” => Point to Point Protocol. Klik Tab “Interfaces” seperti gambar di samping. Klik Menu Add “PPTP Server” => Point to Point Tuneling Protocol. Berikan Nama untuk Interface baru  ini, misalnya : pptp-in Lalu berikan  nama User, misalnya : VPN Lalu Klik Tab “Secret”, berikan misalkan name : willy Checkmark Password, isikan : xxxxx Masukkan Local Address, misalnya : 192.168.0.2 Masukkan Remote Address, misalnya : 192.168.0.4

20. Lalu Selanjutnya Klik “PPTP Server”, Checkmark “Enable”. Checkmark juga “MSCHAP1” dan “MSCHAP1”.

21. Lalu Selanjutnya Klik “IP”, Klik “Web Proxy”.

22.

 Lalu Selanjutnya Klik “General”, Port : “8080” Hostname Checkmark “Enable” name“Proxy”. Chache Administrator “Email” Maksimum Object size “4039” Cache Drive “System” Maximum Chache “none” Minimum RAM Cache size “Unlimeted”.

2). Nama Alat : Routerboard 951

             Fungsi :

1.     Penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya

2.     Menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork  untuk meningkatkan kinerja dan juga mempermudah manajemennya

3.     Untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya

4.     Menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.

5.     Untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL)

6.     Menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server

7.     Memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

8.     Merutekan paket (informasi).




Jelaskan tentang alat tersebut ! Jelaskan langkah instalasi dan pemasangannya !
             Tentang alat :
             Router adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

Langkah Instalasi

Pada gambar diatas terdapat 2 buah network yang terhubung dengan sebuah router. Network sebelah kiri yang terhubung ke port 1 router mempunyai alamat network 192.168.1.0 dan network sebelah kanan terhubung ke port 2 dari router dengan network address 192.155.2.0.

1.      Komputer A mengirim data ke komputer C, maka router tidak akan meneruskan data tersebut ke network lain.

2.     Begitu pula ketika komputer F mengirim data ke E, router tidak akan meneruskan paket data ke network lain.

3.     Barulah ketika komputer F mengirimkan data ke komputer B, maka router akan meneruskan paket data tersebut ke komputer B.





3). Nama Alat : Switch

     Fungsi :
 1. Switch mampu untuk memeriksa dengan seksama setiap paket data yang diterima
 2. Switch memiliki kemampuan untuk mem-forward setiap paket data dengan tepat
 3. Switch mampu untuk menentukan tujuan dan sumber paket data yang melaluinya
 4. Switch memungkinkan pengguna untuk berbagi  pada jalur yang sama
 5. sebagai repeater atau penguat untuk menghubungkan kabel-kabel UTP dari satu  komputer ke komputer lain.
6. memfilter paket dan kemudian memforward paket tersebut di jaringan.


     Jelaskan tentang alat tersebut ! Jelaskan langkah instalasi dan pemasangannya !
             Tentang alat :
             switch adalah suatu perangkat yang berfungsi sebagai pengatur dan pembagi sinyal data dari suatu komputer ke komputer lainnya yang terhubung pada perangkat tersebut, fungsi tersebut sama dengan fungsi HUB yang menjadi perbedaan adalah switch bisa melakukan pengaturan berupa proses filter paket data. Biasanya masing-masing port pada switch bisa disetting sehingga bisa ditentukan port mana saja yang bisa saling terhubung.
Switch adalah perangkat yang identik dengan HUB, hal ini dikarenakan kedekatan dari fungsi kedua perangkat tersebut. Namun switch adalah perangkat yang lebih cerdas dibandingkan HUB serta performa yang lebih tinggi dibanding HUB.



Langkah Instalasi :

1.     Siapkanlah terlebih dahulu switch yang hendak dipasang tersebut,dan pilihlah switch yang jumlah port yang sesuai dengan kebutuhan anda.jika anda ingin memiliki jumlah port yang banyak silahkan saja.

2.     Masukan kabel untuk menghubungkan switch dengan CPU induk.kabel penghubung ini ditandai dengan knektor RJ45 pada masing-masing ujungnya.

3.     Hubungkan Adapter ke colokan listrik

4.     Bila anda ingin membuat jaringan dengan jumlah computer banyak hal yang paling penting agar ada suatu saat adalah memberikan suatu tanda pada ujung masing-masing kabel yang terhubung kekomputer.Pasangkan kabel-kabel yang berkonektor itu pada computer serta switch.

SOAL 2 :









Dari ketiga gambar tersebut masing-masing :

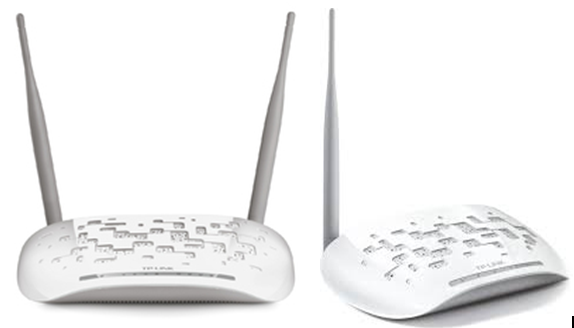

Nama Alat : Access Point TP-Link
    Fungsi :
1.    Bisa setting radio wireless dengan mode access point
2.    Mengatur supaya AP dapat berfungsi sebagai DHCP server
3.    Mencoba fitur Wired Equivalent Privacy (WEP) dan Wi-Fi Protected Access(WPA)
4.    Mencoba fitur Wired Equivalent Privacy (WEP) dan Wi-Fi Protected Access(WPA)
5.    Sebagai Hub/Switch yang bertindak untuk menghubungkan jaringan lokal dengan jaringan wireless/nirkabel.

    Penjelasan tentang alat serta langkah instalasi dan pemasangannya !


Tentang alat
    Adalah sebuah perangkat jaringan yang berisi sebuah transceiver dan antena untuk transmisi dan menerima sinyal ke dan dari clients remote. Dengan access points (AP) clients wireless bisa dengan cepat dan mudah untuk terhubung kepada jaringan LAN kabel secara wireless.
Atau Agar kita lebih mudah untuk memahaminya maka bisa dibilang sebuah alat yang digunakan untuk menghubungkan alat-alat dalam suatu jaringan, dari dan ke jaringan Wireless.



Cara Instalasi

1.     Dalam melakukan setting acces point yang pertama harus dilakukan adalah mengetahui ip, username, dan password dari access point tersebut.

2.     Sebelum memanggi radio TPLINK nya. Pastikan IP address anda sudah di ubah ke 192.168.1.12 (angka terakhir 12 ini terserah bisa anda isi berapapun asal jangan 254.)

3.     Panggil radionya dengan masukkan alamat 192.168.1.254 di browser anda. Bisa Google chrome atau mozilla.

4.     Nanti akan masuk menu login dan masukkan user dan passwordnya.

5.     Username : admin

6.     Password : admin

7.     Setelah masuk nanti akan terlihat menu awal di TPLINK. Setelah itu pilih mode Wireless pada menu TPLINK. Gambarnya bisa anda lihat seperti dibawah ini.

8.

9.     Kemudian anda pilih menu wireless mode dan pilih menu access point di menu wireless mode tersebut.

10.

11. Kemudian klik simpan.

12. Setelah itu tinggal buktikan di laptop anda. Nanti di wifi laptop anda akan ada pancaran sinyal wifi dari TPLink yang sudah anda setting tadi.







SOAL 3 :

Nama Alat : Access Point TP-Link
    Fungsi :
1.    Bisa setting radio wireless dengan mode access point
2.    Mengatur supaya AP dapat berfungsi sebagai DHCP server
3.    Mencoba fitur Wired Equivalent Privacy (WEP) dan Wi-Fi Protected Access(WPA)
4.    Mencoba fitur Wired Equivalent Privacy (WEP) dan Wi-Fi Protected Access(WPA)
5.    Sebagai Hub/Switch yang bertindak untuk menghubungkan jaringan lokal dengan jaringan wireless/nirkabel.

    Jelaskan tentang alat tersebut ! Jelaskan langkah instalasi dan pemasangannya !
    Tentang alat
    Adalah sebuah perangkat jaringan yang berisi sebuah transceiver dan antena untuk transmisi dan menerima sinyal ke dan dari clients remote. Dengan access points (AP) clients wireless bisa dengan cepat dan mudah untuk terhubung kepada jaringan LAN kabel secara wireless.
Atau Agar kita lebih mudah untuk memahaminya maka bisa dibilang sebuah alat yang digunakan untuk menghubungkan alat-alat dalam suatu jaringan, dari dan ke jaringan Wireless.

Cara Instalasi

1.     Dalam melakukan setting acces point yang pertama harus dilakukan adalah mengetahui ip, username, dan password dari access point tersebut.

2.     Sebelum memanggi radio TPLINK nya. Pastikan IP address anda sudah di ubah ke 192.168.1.12 (angka terakhir 12 ini terserah bisa anda isi berapapun asal jangan 254.)

3.     Panggil radionya dengan masukkan alamat 192.168.1.254 di browser anda. Bisa Google chrome atau mozilla.

4.     Nanti akan masuk menu login dan masukkan user dan passwordnya.

5.     Username : admin

6.     Password : admin

7.     Setelah masuk nanti akan terlihat menu awal di TPLINK. Setelah itu pilih mode Wireless pada menu TPLINK. Gambarnya bisa anda lihat seperti dibawah ini.

8.     Kemudian anda pilih menu wireless mode dan pilih menu access point di menu wireless mode tersebut.

9.     Kemudian klik simpan.

10. Setelah itu tinggal buktikan di laptop anda. Nanti di wifi laptop anda akan ada pancaran sinyal wifi dari TPLink yang sudah anda setting tadi.





SOAL 4 :

Jelaskan lebih detail apa hubungannya gambar alat yang ada di soal 1 sampai dengan soal 3 !
        Switch adalah perangkat yang menghubungkan segmen jaringan. Sebetulnya switch memang merupakan pengembangan lanjutan dari ‘bridge’. Jaman dulu, orang menggunakan bridge untuk menghubungkan segmen jaringan dengan topologi yang berbeda-beda atau sama. Hanya saja, di saat sekarang kita tahu bahwa Fungsi switch digunakan untuk menghubungkan kabel-kabel UTP ( Kategori 5/5e ) dari komputer yang satu dengan komputer yang lain. Dalam switch biasanya terdapat routing, routing sendiri berfungsi untuk batu loncat untuk melakukan koneksi dengan komputer lain dalam LAN.
Tentu saja switch bisa digunakan juga untuk menghubungkan switch satu dengan switch lainnya, untuk memperbanyak jumlah port, atau memperluas jangkauan dari jaringan (misalkan ada satu gedung dengan gedung yang lainnya). Bahkan apabila kita melihat ke berbagai vendor network equipment, berbagai switch dipecah ke level berbeda seperti core, aggregation dan access. Pemisahan berbagai level ini dikarenakan setiap level dimaksudkan untuk fungsi yang berbeda.
     Adalah satu perangkat yang digunakan dalam jaringan Komputer yaitu Router. Pengertian Router adalah perangkat jaringan yang digunakan untuk membagi Protocol kepada jaringan-jaringan lainnya, maka dengan router sebuah protocol bisa kita sharing ke perangkat jaringan lainnya.

    Access Point dalam jaringan computer adalah sebuah jalur akses nirkabel (Wireless Access Point atau AP) adalah perangkat komunikasi nirkabel yang memungkinkan antar perangkat untuk terhubung ke jaringan nirkabel dengan menggunakan Wi-Fi, Bluetooth atau standar terkait.
   Jelaskan untuk keperluan apa dari gambar yang ada di soal 1, soal 2 dan soal 3 digunakan berbarengan !

Switch merupakan teknologi lajutan dari hub. Sekarang sudah jarang ditemukan hub karna memiliki kelemahan seperti yang penulis jelaskan sebelumnya.

-        Dapat mengidentifikasi komputer mana yang mengirimkan data dan kemana datanya harus dikirim.

-        performa nya lebih bagus dari hub
Router adalah perangkat keras yang berfungsi untuk menghubungkan komputer di dalam sebuah jaringan ke jaringan lainnya.
Beda nya Router dengan Switch dan Hub adalah :

-        Router dapat menghubungkan jaringan komputer yang berbeda

-        Switch dan Hub tidak dapat menghubungkan jaringan komputer yang berbeda, jadi hanya pada jaringan (network) yang sama.
Contoh nya: menghubungkan komputer dalam jaringan LAN rumah atau kantor ke jaringan internet menggunakan modem yang dihubungkan ke router atau router yang sudah memiliki built-in modem
Acces Point sebuah perangkat keras yang berfungsi menyediakan koneksi wireless pada sebuah jaringan komputer yang menggunakan koneksi kabel, agar piranti-piranti wireless bisa tersambung ke jaringan tentunya.













Wassalamualikum Wr. Wb

 Ex : Diki Nurholis
